تابلوهای فشار متوسط(ثابت و کشویی)

تابلوهای فشار متوسط(ثابت و کشویی)

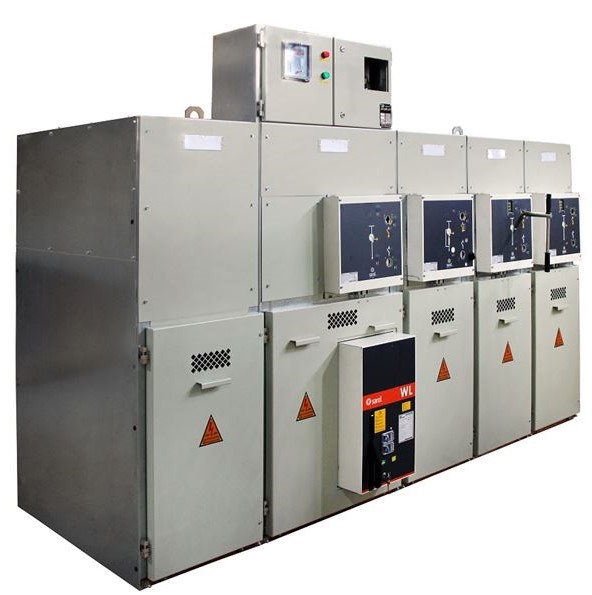

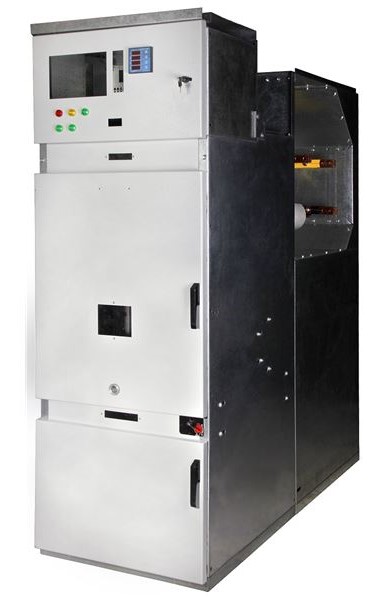

تابلو های فشار متوسط مورد استفاده از نوع کمپکت و به صورت AIS (Air Insulated System) و GIS(Gas Insulated System)میباشد.
این نوع تابلو ها از یک یا چند ورودی با تعداد خروجی مشخص نسبت به طرح درخواست و دارا بودن لوازم اندازه گیری و رله حفاظتی در ابعاد های کمپک و معمولی ساخته میشود این تابلوها تا 36کیلو ولت تحت لیسانس شرکت Ritter آلمان و شرکت ALSTOMفرانسه وهمچنین دارای تایپ تست CESIایتالیا،ICMETرومانی و EPILو پزوهشگاه نیرو بوده و از دیژنگتورهای خلاء با مارک های ABB-SIEMENS – ELCO-PARSSWITCH-SAREL MELCOS- و….تولید میگردد.

مشخصات عمومی

(c)سلول مجهز به سکسیونر قابل قطع SF6-630Aزیر بار با سکسیونر ارت و دارای قابلیت نصب موتور
(F)سلول مجهزبه سکسیونر قابل قطع فیوز دار SF6-630Aقابل قطع زیر بار با فیدرهای 20KVو سکسیونر ارت خروجی و قابلیت نصب موتور و مجهز به سیستم TRIP COIL می باشد
(V)سلول مجهز به سکسیونر قابل قطع و دیژنگتور گازی یا خلا موتوردار 630Aو رله ثانویه با 3 عدد ترانس جریان حفاظتی
(M)سلول مجهز به لوازم اندازه گیری
سلول های قابل قطع زیر بار دارای نشانگر ولتاژ سه فاز هستند
ما بین درب تابلو و سیستم ارت،اینترلاکی موجود می باشد که از باز شدن درب در زمان برق دار بودن تابلو جلوگیری می کند.
بدنه تابلو ها از ورق گالوانیزه ساخته میشود
تمامی شینه های مسی در تابلو های فشار متوسط با روکش عایقی 20KVعایق میشوند
کلیه سلول ها دارای نگهدارنده کابل و صفحه گلند گالوانیزه هستند
کلیه سلول ها قابلیت توسعه از هر دو طرف را دارا هستند و امکان تعویض سکسیونر و دیژنکتور به صورت جداگانه وجود دارد.
